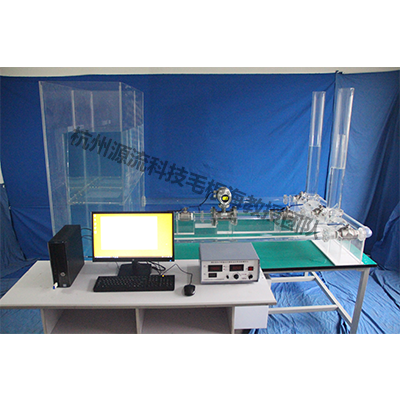

调压室水力尝试台

型号：MGH-TS 2-17-3

职能：

尝试台能够对阻抗式调压室和差动式调压室进行尝试，学生能够自己设定调节水库水位高度、管路长度等参数。在尝试时能够观察调压室内水位颠簸衰减过程，测得流量、水位颠簸等参数并绘造出颠簸曲线，能够在统一尝试情况下比力差动式和阻抗式调压室的水力景象。

重要技术特点：

★具备水流自循环系统，水泵选取抗侵蚀ABS全封关防水绝缘安全表壳水泵，泵功率应充分满足供水必要并有肯定阔气量。

★兼有阻抗式调压室和差动式调压室尝试职能，其中差动式调压室能够做全覆没、半覆没和无覆没三种工况尝试；

★管路长度可变换，可组合；阀门选取304全不锈钢材质球阀；操作方便，不漏水，其中甩荷与增荷尝试的节造开关阀门须能做到轻松的瞬开与瞬关，能丈量到显著的水击压力波；上库水位高度可自由调节；各水箱和调压室均用有机玻璃精造，并标有毫米刻度；

重要技术指标：

（1）引水管，重要管路为通明有机玻璃精造，方便尝试观察。

阻抗式调压室引水管长度：短管186cm，长管321cm，

差动式调压室引水管长度：短管186cm，长管321cm。

★引水管内径d=5cm

（2）调压室，通明有机玻璃精造，方便尝试观察。

★阻抗式调压室内径D1=10cm。

★差动式调压室大室内径D1=10cm。

★差动式调压室升管内径d=5cm。

★差动式调压室升管高度ZB=60cm，升管高度可调整，能够做全覆没、半覆没和无覆没三种工况尝试。

    （3）仿照水库上水箱，通明有机玻璃精造，方便尝试观察。

?水库水位高度可在凹凸库水位之间肆意高度调节，调节领域5cm，并标有尺度；

    （4）测控？

★流量丈量配置有管路电磁流量计；阻抗式调压室、差动式调压室内室和表室的三路水位丈量选取带进口压力传感器（1%FS精度）的水位计，能够测得水击波；

★同时具备目测和电测职能；

★具备流量、库水位、颠簸水位等数据自动采集与处置、分析、输出职能；

★配置多路水位扫描仪、推算机远近程巡检节造仪，带以太网网络接口的联网服务器+美国进口32位ATMEL ARM高速处置器（72Mhz以上）配置的16路输入8路输出数字继电集成？榻谠，设有多路电源输出的AC\DC电源转换？椤⒕弑噶髁俊⑺坏囊潜硐允灸？，可实现尝试系统的推算机远程节造和数据采集。

?每套配有1台电脑。

★配有专门的水电站——调压室水力尝试交互测控系统软件，具备推算机端的远程测控全交互、尝试数据手动和自动采集推算处置了局分析、调压室水位颠簸最大波幅数值自动丈量纪录和振幅曲线显示输出、差动式调压室内室和表室2路水位的同步颠簸曲线显示输出比力、各学生各组汗青尝试曲线调入查抄等职能。每次尝试可初始化一键调零和满度校准，同时，还具备持久守护的丈量标定校准职能。

★尺寸：2.4m×1.2m×2m(长×宽×高)
